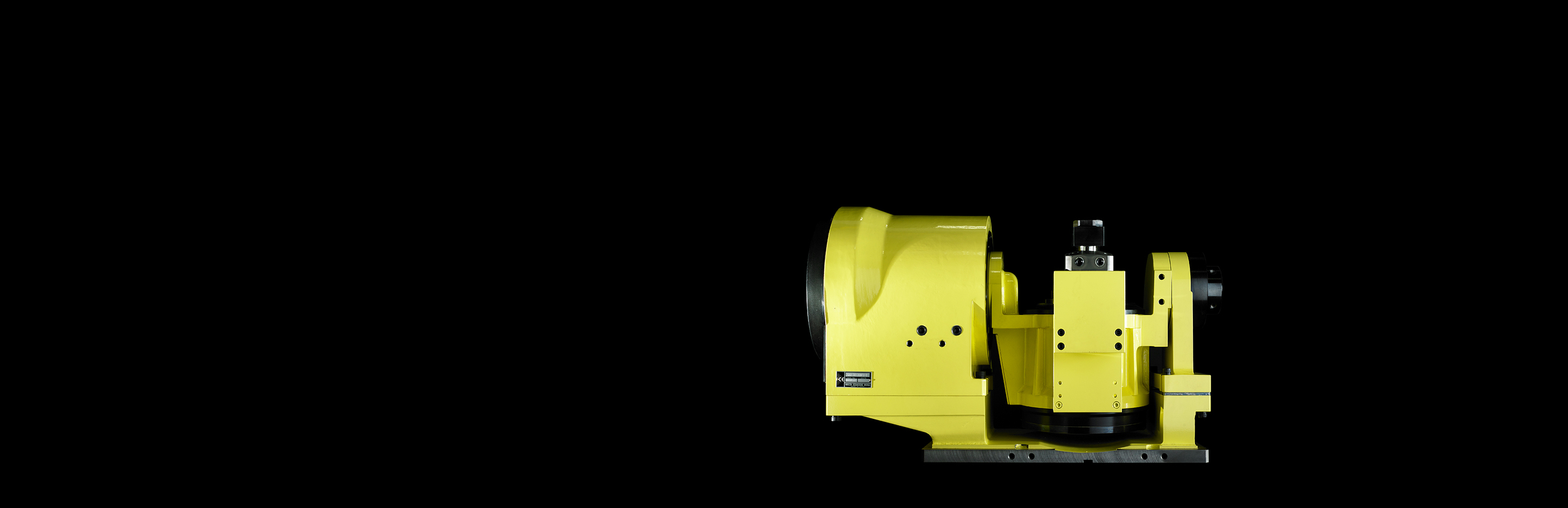

Les tables rotatives à couplage direct de NIKKEN sont simples et précises. Les tables à entraînement direct ne sont dotées d’aucun mécanisme de réduction mécanique tel que le système à vis sans fin dans une table rotative standard.

Les tables rotatives à couplage direct comportent un moteur intégré en leurs cœurs qui entraîne directement les axes et la plaque frontale.

Les tables fournissent des vitesses de rotation très élevées avec une accélération et une décélération importantes. Leur seule limite est le couple de serrage du moteur ! Même si l’application doit être prise en compte, les tables rotatives à couplage direct NIKKEN conviennent à de nombreuses applications où des formes compliquées peuvent être usinées efficacement et rapidement.

  • Système de freinage « Micro Spike »

  • Accélération élevée

  • Rotation et positionnement à grande vitesse

  • Encombrement compact

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

5AX-DD200AF2
Diamètre du plateau [Ømm] 200
Diamètre de broche [Ømm H7] 53
Hauteur d'axe (90°) [mm] 195
Hauteur face plateau (0°) [mm] 295
Largeur de la rainure [mm] 12
AXE Rotative Inclinaison
Système de blocage AIR (0.5MPa) AIR (0.5MPa)
Couple de blocage [Nm] 150 500
Moteur [FANUC] DiS60/400 DiS150/200
Codeur αiCz 512A
Incrément minimal [Degrés] 0.001 0.001
Vitesse de rotation [min1] 200 150
Précision d’indexation [sec] ±10 ±15
Couple max. [Nm] 130 380
Couple constant [Nm] 24 73/170
Poids net [Kg] 190
Charge de travail max. sur la table, de 0° à 30° [Kg] 30 30
Charge de travail max. sur la table, de 30° à 90° [Kg] 15
