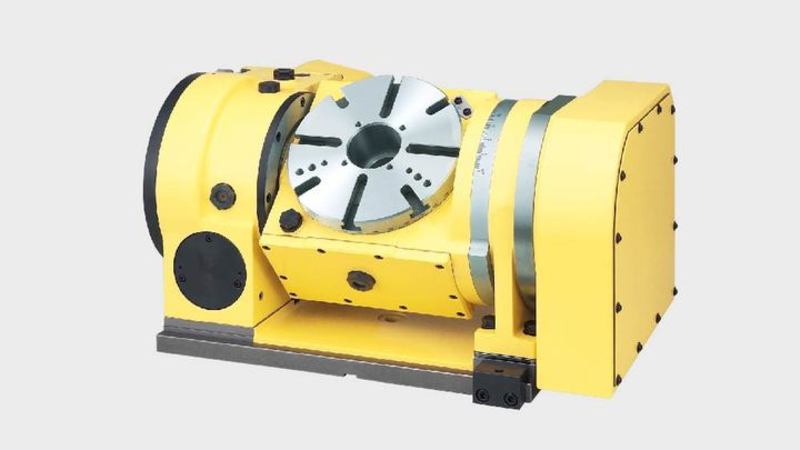

Malgré ses dimensions, le 5AX-201 offre une précision, une rigidité et une durabilité inégalées, ce qui fait de cette table rotative à inclinaison une solution idéale.

Dotée d’un serrage pneumatique, cette table rotative est fournie avec plusieurs accessoires, ce qui lui permet de fournir une précision exceptionnelle avec un jeu maximal, à un prix abordable. Le joint rotatif à 4 ports intégré peut être fixé en option. À l’instar de tous les produits NIKKEN, le 5AX-201 est conçu pour un entretien facile et a une durée de vie prolongée.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

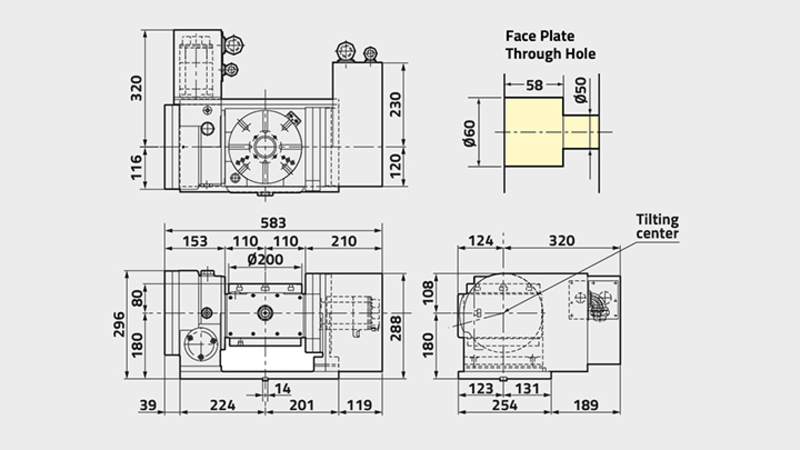

5AX-201
Diamètre du plateau [Ømm] 200
Type/gamme de table COMPACT
Diamètre de broche [Ømm H7] 60
Nombre de broches x pas [mm] 1
Hauteur d'axe (90°) [mm] 180
Hauteur face plateau (0°) [mm] 260
Largeur rainures plateau [mm] 12
Axe Rotative Inclinaison
(0°-105°)
Système de blocage Air/Hydraulique Air/Hydraulique
Couple de blocage [Nm] 303/588 303/612
Inertie à l’arbre du moteur [Kg m2 x 103] 0.11 0.16
Servomoteur [min-1] αiF2·2000 αiS4·2000
Incrément minimum [Degrés] 0.001 0.001
Vitesse de rotation [min-1] 22.2 16.6
Rapport de réduction 1/90 1/120
Précision d’indexation [sec] 20 60
Précision d’indexation, ultra précision [sec] - -
Poids net [Kg] 160
Charge maxi. sur le plateau, de 0° à 30° [Kg] 60
Charge maxi. sur le plateau, de 30° à 90° [Kg] 40
Effort axiale max. au centre de la table avec l’angle d’inclinaison = 0° [N] 9800
Effort axiale max. « F » à « 1 mm » à partir du centre de la table avec l’angle d’inclinaison = 0° [N] F4900 @ L=100
Effort axiale max. « F » à « 1 mm » à partir de la plaque frontale de la table avec l’angle d’inclinaison = 90° [N] F5880 @ L=0
F2940 @ L=100
Résistance de la couronne sans frein (par opposition à la poussé dynamique de coupe), avec angle d’inclinaison = 90° [F x L Nm] 382
Inertie de travail maximum [Kg m2] 0.5
Couple d'entrainement [Nm] 72
