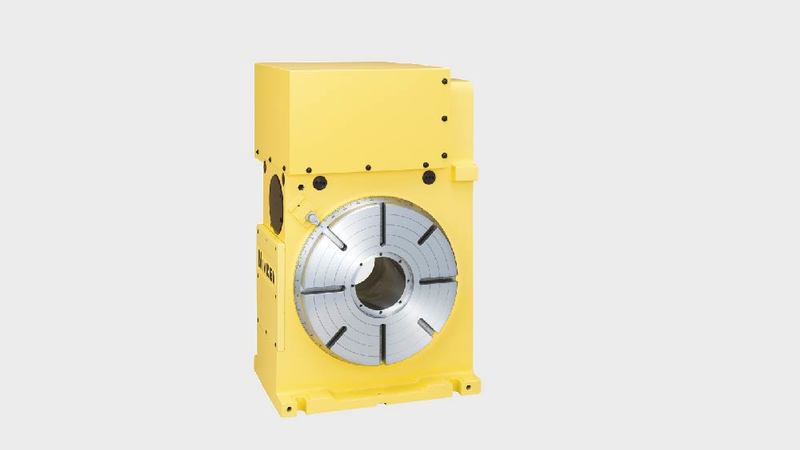

Le CNC321 est dotée d’un serrage hydraulique pour un couple de 1760 Nm et est idéale pour l’automatisation de petites pièces par le montage d’un porte-gabarit.

Cette différence entre le CNC321 et le CNC321T réside dans le fait que le moteur est monté sur la partie supérieure de la table rotative. Nous fournissons la CNC321 avec un moteur monté à gauche ou à droite (CNC321), ou encore à l’arrière (CNC321B). Les deux sont également disponibles en option grande vitesse.

La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

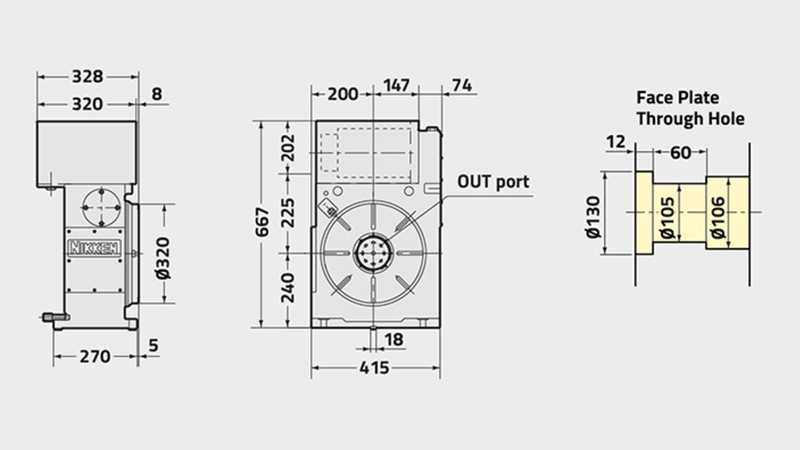

	CNC(Z)321T
Diamètre du plateau [Ømm]	320
Type/gamme de table	STANDARD
Orientation du moteur standard (Option à gauche disponibles)	Montage sur la partie supérieure
Diamètre de broche [Ømm H7]	105
Nombre de broches x pas [mm]	1
Hauteur d'axe [mm]	240
Hauteur d'axe [mm]	12
Système de blocage	Hydraulique
Couple de blocage [Nm]	1760
Inertie à l’arbre du moteur [Kg m2 x 103]	2
Servomoteur [min1]	αiF12·2000
Incrément minimum [Degrés]	0.001
Vitesse de rotation [min1]	16.6
Rapport de réduction	1/120
Précision d’indexation [sec]	15
Précision d’indexation, ultra précision [sec]	N/A
Poids net [Kg]	220
Charge verticale maximale sur le plateau [Kg]	250
Charge horizontale maximale sur le plateau [Kg]	N/A
Effort axiale horizontal maximale sur la table [Kg]	53100
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm]	2648
Effort axiale maximale sur la table [F x L Nm]	3840
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm]	100
Inertie de travail maximum [Kg m2]	8
Couple d'entrainement [Nm]	576
