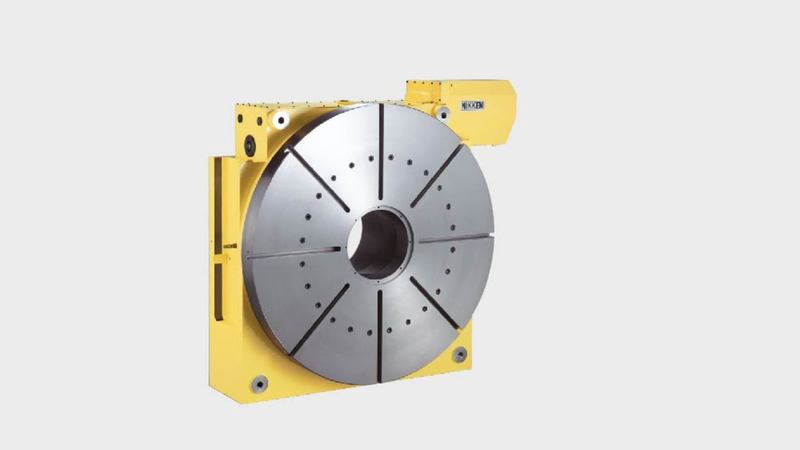

Offrant une précision et une longévité inégalées, le CNC1600 est idéal pour l’indexation et la coupe au plomb de pièces de grande taille.

Grâce à sa précision et sa longévité inégalées, le CNC1600 est idéal pour l'indexation et l'usinage de pièces de grande capacité.

La plus grande table rotative de NIKKEN, conçue pour les pièces de l'industrie arospatiale et de l'énergie, a un module de dent de 10, un système de serrage puissant et une rigidité ultra-élevée, ce qui en fait l'une des meilleures du genre. Fabriqué avec des matériaux de haute durabilité, le CNC1600 est conçu pour maintenir une haute précision à long terme avec un minimum de maintenance. Cette table rotative polyvalente est également disponible avec des moteurs à gauche ou à droite.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

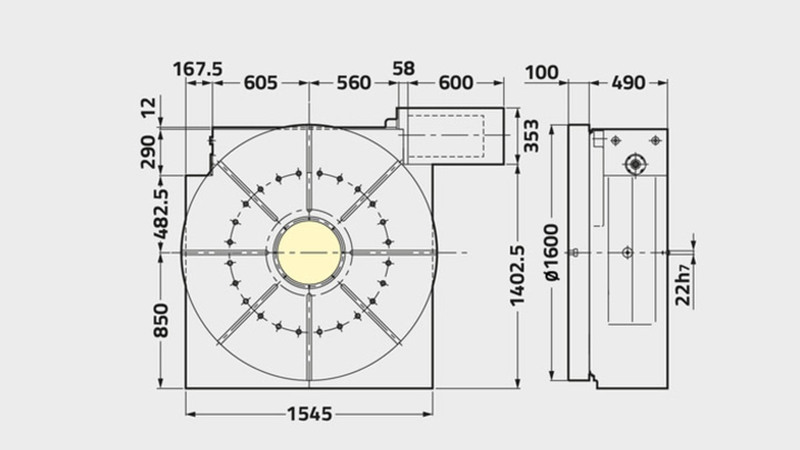

CNC1600
Diamètre du plateau [Ømm] 1600
Type/gamme de table EXTRA LARGE
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 400
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 850
Hauteur d'axe [mm] 28 (Optionnel)
Système de blocage Hydraulique
Couple de blocage [Nm] 35000
Inertie à l’arbre du moteur [Kg m2 x 103] -
Servomoteur [min1] αiF30·2000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 2.7
Rapport de réduction 1/720
Précision d’indexation [sec] 15
Précision d’indexation, ultra précision [sec] ±3
Poids net [Kg] 5250
Charge verticale maximale sur le plateau [Kg] 10000
Charge horizontale maximale sur le plateau [Kg] 30000
Effort axiale horizontal maximale sur la table [Kg] 2000000
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 111952
Effort axiale maximale sur la table [F x L Nm] 510000
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] -
Inertie de travail maximum [Kg m2] 6400
Couple d'entrainement [Nm] 8640
