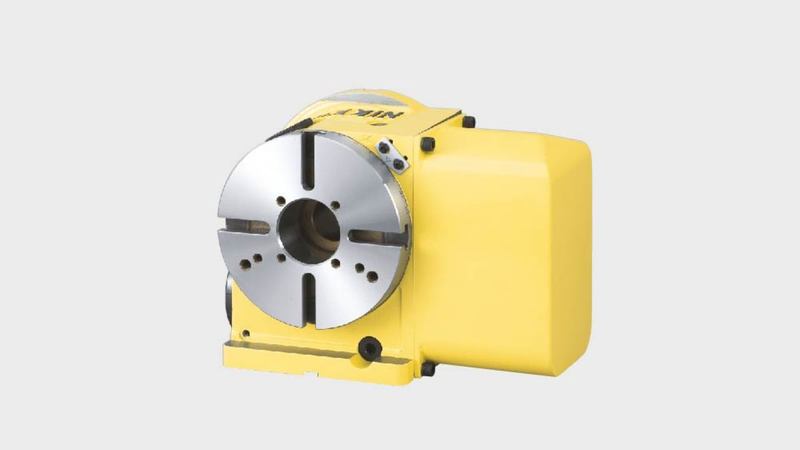

La table rotative compacte NIKKEN CNC180 est une excellente solution d’entrée de gamme. Malgré sa taille, le CNC180 offre une précision, une rigidité et une durabilité inégalées.

Avec le serrage pneumatique, cette table rotative est utilisée par un grand nombre de clients sur leurs petits centres d'usinage verticaux pour offrir des capacités de quatrième axe à un prix abordable.

Le CNCZ180 est équipée en standard d'un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement notable.

La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

CNCZ180
Diamètre du plateau [Ømm] 180
Type/gamme de table COMPACT
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 60
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 135
Système de blocage AIR
Couple de blocage [Nm] 303
Inertie à l’arbre du moteur [Kg m2 x 103] 0.08
Servomoteur [min1] αiF2·3000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 33.3 (66.6)
Rapport de réduction 1/90 (1/45)
Précision d’indexation [sec] ±20
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 45
Charge verticale maximale sur le plateau [Kg] 100
Charge horizontale maximale sur le plateau [Kg] 200
Effort axiale horizontal maximale sur la table [Kg] 18000
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 542
Effort axiale maximale sur la table [F x L Nm] 690
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] 30
Inertie de travail maximum [Kg m2] 0.4 (0.2)
Couple d'entrainement [Nm] 72 (54)
