ZERO-FIT
Préserver la précision pour les extensions/longues tiges
La solution standard NIKKEN, suivant la combinaison selectionnée, garantit un faux-rond au bout de l'outil de 3 microns à 4 fois le diamètre. Ces solutions fournissent une performance optimale, fiabilité et une meilleur vie de l'outil sur tout procédé ou matière.
La précision de 3 microns à 4 fois le diamètre est valable en proportion suivant la sortie d'outil. Les conséquences du hors précsion, si elle n'est pas maitrisée, peut résulter à une courte durée de vie de l'outil et de faible performance. Bien sûr nous ne voulons pas cela.
NIKKEN a développé le mandrin ZERO-FIT afin de contrer le problème du faux rond physique sur des sortie différentes d'outils. Grace à cette solution, la durée de vie de l'outil et l'état de surface de la pièce sont mieux controlés.
-
2 choix - 1 solution

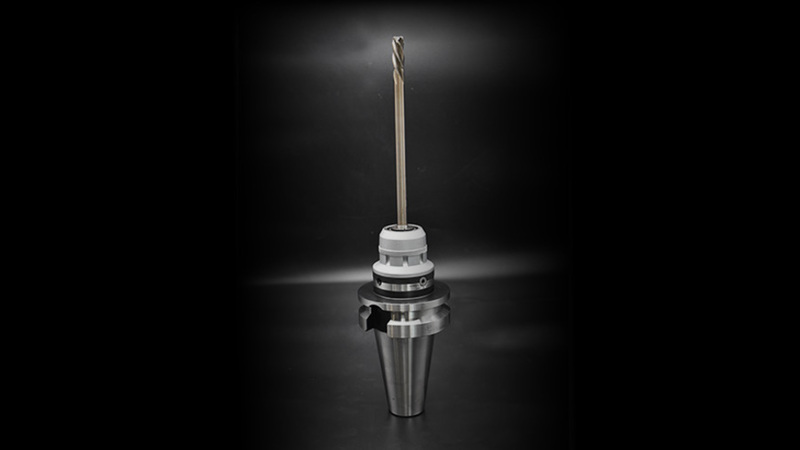

Disponible en configuration MULTI-LOCK (CZF) et SLIM CHUCK (SZF)
-
Réglage simple et précis
Contrôle absolu du faux rond de l'outil
-
Bague équilibrée avec Câme
Disponible en simple ou triple câme pour une précision parfaite
-
Réglage "0" versatile de la précision
Soit sur le banc de préréglage ou directement sur la broche de la machine
-
Amélioration instantanée de la durée de vie de l'outil
5 fois mieux quand le faux rond est réduit de +20 µm à 3 µm
-
Efficace aussi sur Tables Rotatives NIKKEN

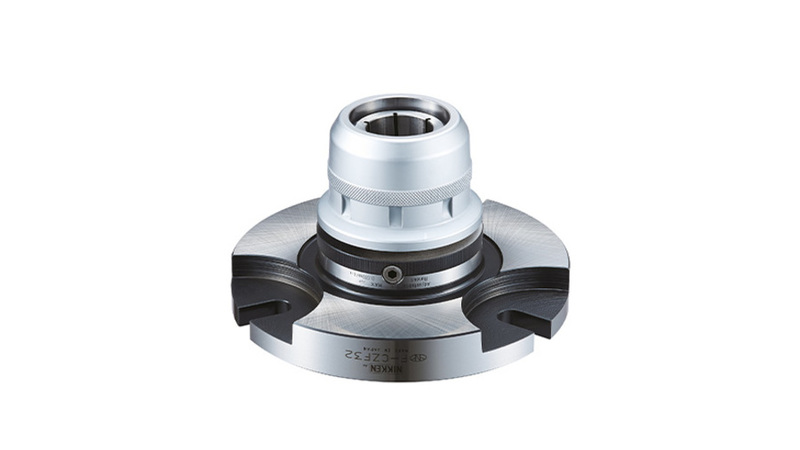

Type Collerette disponible pour monter des faux plateaux

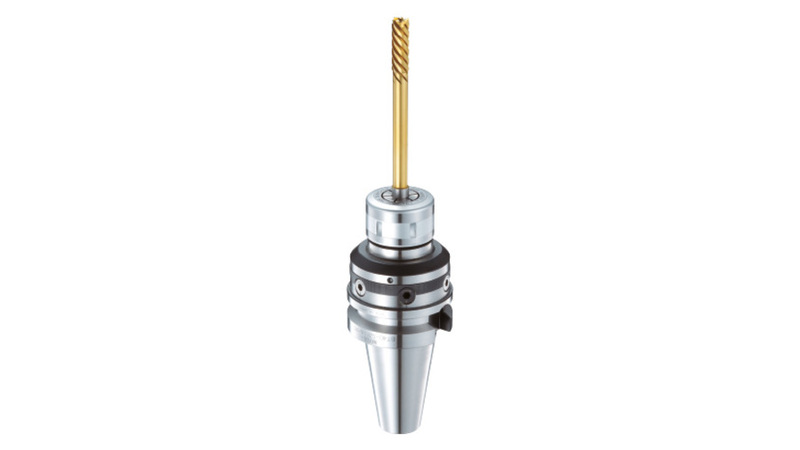

Type MULTI-LOCK (CZF) et SLIM CHUCK (SZF) avec sa pince à 8°. Les 2 types intègrent le système ZERO avec câme réglable jusqu'à 50 µm au diamètre. Sur le type MULTI-LOCK, la câme est intégrée juste derrière l'écrou de serrage afin de garder la conception du contact parfait. Pour le type SLIM CHUCK, la câme est intégrée devant la collerette en V. Les 2 systèmes fonctionnent de la même manière.
Mesurer le faux-rond initial et régler la câme afin de réduire le faux rond (de moitié de la valeur au diamètre).
TELECHARGER LE CATALOGUE ZERO-FIT
(PDF - 3.54 MB)
Intègre la câme principale pour l'alignement initial et 2 câmes (aux deux côtés de la câme principale) pour une réglage fin pour plus de précision. (l'option à 3 points n'est pas de série pour tous les ZERO FIT. Veuillez nous consulter pour plus de détails)

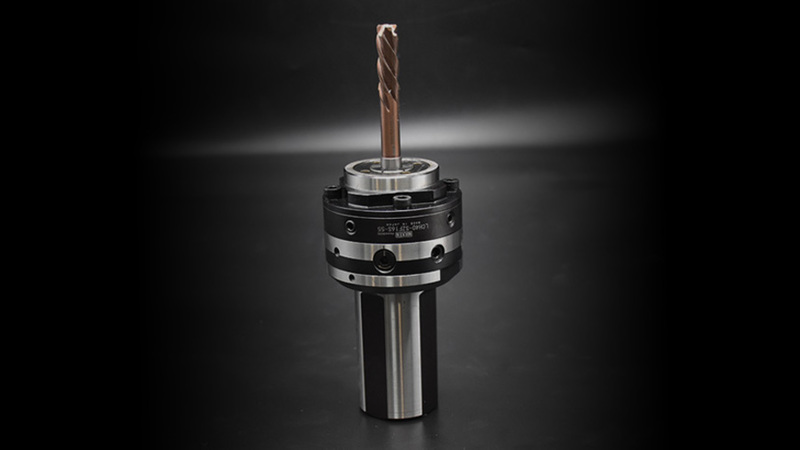

Un récent modèle s'est rajouté dans la famille du ZERO FIT: le mandrin ZERO-ZERO. Le ZERO-ZERO est conçu spécialement pour les tours à commande numérique afin d'éliminer le maximum d'erreur. Le ZERO-ZERO intègre 2 réglages: réglage du faux rond et de l'alignement de l'axe.
